    Product Details:

    Place of Origin: China
    Brand Name: Forsentek
    Certification: CE
    Model Number: FNZ

    Payment & Shipping Terms:

    Minimum Order Quantity: 1pc
    Packaging Details: Shockproof carton
    Delivery Time: 3-25 working days
    Payment Terms: T/T, Western Union, MoneyGram,Paypal
    Supply Ability: 3650pcs/month
    Contact Now
    Detailed Product Description
    Capacity: 10N 20N 50N 100N Type: Multi-axis Sensor
    Material: Aluminum Force Direction: Fx/Fy/Fz

    10N Multi-axis force sensor 20N 3-axis force sensor 50N Multi-axis sensor 100N

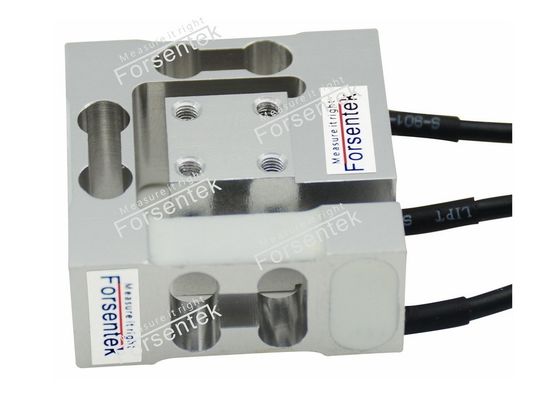

    Small size Multi-Axis Load Cell FNZ is made of aluminum based on strain gauge technology offering 10N / 20N / 50N / 100N four measuring ranges for all three axes,each axis is capable of measuring force in both tension and compression direction. Small Triaxial Force Sensor FNZ utilizes independent wheatstone full bridge for each axis to deliver mV/V output which proportional to the applied force and requires no mathematical manipulation,3-channel signal amplifier LC3A can be used to convert the mV signal into 0-5V / 0-10V / 4-20mA output. Taking 3-Axis Force Transducer FNZ-10N and LC3A(-10-10V)-24V for example,the load-voltage relationship will be 0-10N load in Fx+/Fy+/Fz+ direction VS 0~10V output, 0-10N load in Fx-/Fy-/Fz- direction VS 0~(-10V) output.Typical applications for 3-dimensional force sensor FNZ are for example friction force measurement,force control in robotics,force simulators, force monitoring in handing devices,industrial test benches,and so on

    10N Multi-axis force sensor 20N

    Ordering code Force Range Load direction
    FNZ-10N 0~10N

    Tension

    and

    Compression

    FNZ-20N 0~20N
    FNZ-50N 0~50N
    FNZ-100N 0~100N

    Specifications

    Rated capacity

    10N / 1kg / 2.2lb

    20N / 2kg / 4.4lb

    50N / 5kg / 11lb

    100N / 10kg / 22lb

    Rated output 1.0 mV/V Compensated temperature 0...+40oC
    Excitation 3-12V Operating temperature -10...+50oC
    Zero balance ±0.1mV/V Temperature shift zero ±0.05% R.O./oC
    Nonlinearity ±0.2% R.O. Temperature shift span ±0.01% R.O./oC
    Hysteresis ±0.2% R.O. Input resistance 350±50 ohms
    Nonrepeatability ±0.1% R.O. Output resistance 350±10 ohms
    Creep(5min) ±0.1% R.O. Insulation resistance >2000Mohms
    Safe overload 150% F.S. Ingress protection IP62
    Ultimate overload 200% F.S. Material of element Aluminum
    Cable 3 x Ø3*2000mm 4-core
    Wiring

    4-wire connection for each axis

    Red--Power input+ Black--Power input-

    Green--Signal output+ White--Signal output-

    10N Multi-axis force sensor 20N 3-axis force sensor 50N Multi-axis sensor 100N

    50N 3-axis force sensor 100N

    Click here to download datasheet
